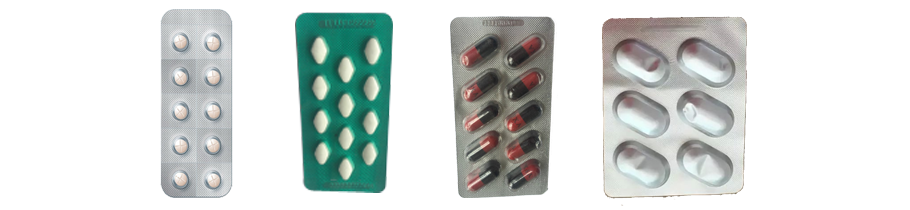

DPH260智能高速輥板鋁塑/鋁鋁泡罩包裝機(已獲國家發明專利,專利號:ZL 201010213970.1)是對藥品(片劑、膠囊)食品、醫療器械、保健品、電子元件及其類似物料進行泡罩式鋁(PTP)/塑(PVC)復合密封包裝的專用設備,由于采用正壓成形,滾壓熱封,故具有泡罩挺括,版塊平整等特點。
DPH260智能高速輥板鋁塑/鋁鋁泡罩包裝機是我公司精心研制、開發出來的新一代產品,其沖裁次數每分鐘最快可達130次,比普通泡罩包裝機約高四倍。它集平板式和滾筒式泡罩包裝機之優點,并配特殊的異形藥片加料器,具有沖裁頻率高、能源消耗省、動作準確、穩定、模具更換方便、成品率高,并且具有錯版沖切等特點(年節約耗材24萬左右),生產效率大副度提高。整機設計更具合理性,采用變頻調速與機、電、光、氣一體化自動控制技術并嚴格按醫藥行業“GMP”標準要求進行創新設計,整機分體組合,工位結構模塊化等諸多功能。
成形加熱板自動閉合、開啟,能在加熱板放下后延時開機,將材料浪費限制在一版范圍之內。 |
|||
氣墊熱封,停機時由氣缸自動將網紋輥升高。消除了在停留時由熱輻射造成的泡罩變形現象,亦便于網紋輥的清理工作,同時起到超壓時的緩沖作用,有利于延長機器的使用壽命。 |
|||
滾壓熱封 泡罩裝著藥片與鋁箔一起通過兩輥之間,兩輥接觸成一線,接觸面積小而相對壓力大,使熱封完整徹底;接觸面積小而受熱時間短,整機速度大幅提升,這是滾筒熱封的優點之一。熱封輥內裝有不銹鋼加熱管,用以加熱熱封輥,加熱管受自動溫控系統控制使之恒溫。輥模與熱封輥長時間接觸會發熱,本機采取風冷,避免了以往水冷的漏水現象。 |
|||
PVC完、斷片自動報警、停機,同時配有急停安全裝置,提高了操作人員在調試及換模中的安全性。 |
|||
打批號 多種字體任君選購,該機設計批號位數多,滿足客戶需求;力度大使字體更清晰;輥板機精準的同步運行使批號位置更準確。 |
|||
所有與藥物接觸的零件及加料斗,均采用不銹鋼及無毒材料制造,符合“GMP”要求。 |
|||
伺服步進沖切 吹泡后面的步進模旋轉角度(就是帶出泡的長度)與沖模上方步進模旋轉角度(轉入沖切的泡長度)是一致的,達到版塊同步。版塊變化只需撥檔,無須換齒輪,錯版沖切使縱向廢邊變?yōu)?mm,無橫向廢邊,按每天8小時*2生產一年可節省材料24多萬元,沖出的版塊有序排列能推出1米長,無須人工整理版塊,方便了下道裝盒工序。 |
|||
機器保護裝置: (1)缺PVC和缺鋁箔,機器將自動停機。 (2)缺藥品時,機器將自動報警。 (3)壓力不足,機器自動報警停機。 (4)各路溫度若超過極限溫度,機器將自動切斷加熱系統,保護電控系統不受損壞。 (5)PLC系統存有幫助信息,讓你的操作更得心應手。 上述故障發生觸摸屏均會顯示故障情況及故障點,讓你很容易排除故障。 |
DPH260 主要技術參數 |
|||
項目 |
參數 |
單位 |
|
沖裁速度 |
60-130 |
次/min |
|
生產能力 |
10800-23400 |
版/時 |
|
進給行程可選范圍 |
20-100 |
mm |
|
最大成形面積 |
260×280 |
mm×mm |
|
最大成形深度 |
10 |
mm |
|
標準版塊 |
80×57×3 |
Mm |
|
成形上加熱功率 |
4 |
KW |
|
成形下加熱功率 |
4 |
KW |
|
熱封加熱功率 |
4.2 |
KW |
|
電機功率 |
2.2 |
KW |
|
電源總功率 |
15.5 |
KW |
|
電源三相五線 |
380/50 |
V/Hz |
|
氣泵 |
公稱容積流量≥0.5 |
m³/min |
|
額定排氣壓力≥0.5 |
MPa |
||
包裝材料 |
藥用PVC 0.25×260 |
mm×mm |
|
熱封鋁箔0.02×260 |
mm×mm |
DPH260H 智能高速輥板鋁塑/鋁鋁泡罩包裝機 |
|||
出廠日期 |
出廠編號 |
||
外形尺寸4580×1070×1750 |
重量 2800KG |
||
執行標準號JB20023-2004 |
|
||
浙江希望機械有限公司 |
適用包裝材料的規格
卷型包裝材料 | PVC/PVDC/PET/PE/ACLAK | 單面涂膠鋁箔(PTP)背封材料 |
厚度 | 0.2-0.5mm(通常0.25-0.3 mm) | 0.02-0.025 mm |
卷筒內徑 | 70-76mm | 70-76mm |
卷筒外徑 | 600mm | 350mm |
