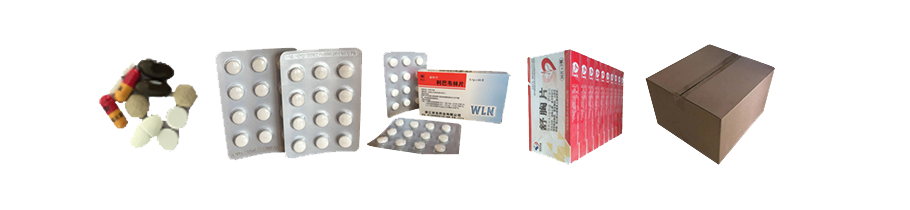

DHL500高速泡罩裝盒捆扎開裝封箱生產線速度上限500板/分鐘、400盒/分鐘、60捆/分鐘及5箱/分鐘,可運用于大規模生產。通過旋轉機械手移送裝置,將格柵推板輸送帶中板塊,依次吸取,兩次吹放入雙軌輸送至裝盒機雙伺服料庫,比原有單軌泡罩輸送進料再伺服落入裝盒機料倉方式,在原有單機泡罩輸送穩定線速度上,經旋轉機械手裝置實現雙軌進料方式。在不改變?cè)休斔途€穩定線速度上,實現單軌至雙軌產量倍增,實現泡罩裝盒包裝產量大化。
整條泡罩裝盒生產線融入國際先進技術理念,基于成熟技術基礎上,實現整個包裝工藝的高效性,整合高速泡罩包裝機,裝盒機各種優勢,高速生產同時,保證快速更換模具及同種規格實現(1-3)板/盒,人性化切換模式,省時省力。
操作參數可靈活改變,可實現不同產品規格的迅速切換,產品規格參數儲存在菜單儲存器。 |
|||
創新設計單軌輸送系統實現雙軌入雙庫方式,突破單軌入庫產能實現同速輸送產量倍增目的。 |
|||
采用折邊動作機構、大直徑透明膠紙圈,不對箱邊造成損壞,更換次數少,節省時間,實現產量倍增。 |
|||
實現一體機內外包分體組合式設計,裝箱機結構簡單緊湊,滿足GMP要求。 |
|||
人機界面多任務生產模式,既能完成泡罩機、旋轉機械手、裝盒機操作,也可實現在線檢測系統操作,實現智能化工控系統多任務生產模式。 |
|||
獨創高速裝盒機推桿自動循環加油潤滑系統,既起到推桿潤滑降噪作用,又將油物回收過濾循環利用,起到環保作用。 |
|||
開箱裝箱一體機形式,簡單調整順暢的關箱機構,X/Y軸抓取結構。來料按裝盒規格方式碼垛,按客戶需求排列方式,可采用氣缸也可選用松下伺服電機。 |
|||
三個編碼器跟隨動作,實現同步旋轉機械手在公轉自轉下保持六吸盤平行狀態下剛好吸取縱向3板板塊,旋轉機械手在旋轉吸附中既要避開吸盤與格柵碰撞又要避開吸附住板塊與后面格柵碰撞,直接在運動過程中完成格柵輸送上板塊移送完成無縫同步銜接。 |
|||
設備的機械驅動和產品區域隔離,產品不會掉落在機器里,便于清洗,便于操作人員進入和觀察各個工位。產品操作平穩、快捷、可控。 |
|||
裝盒機二次檢測,保證成品輸出。 |
|||
紙箱儲存量大,標準可儲存100個左右的紙箱。 |
|||
人機界面可工控組網,遠程監控,完成數據傳輸、參數修改、采集、存儲及打印。 |
|||
整線各功能區分隔設計,采用德國進口光電眼跟蹤、檢測自動控制整條線運行。 |
|||
全線各工位動作有極高的電子自動同步性,使整線的運行更協調,更平衡,機器的結構簡單,維護保養方便,低分貝設計,人機工程學應用。 |
|||
本線集高速泡罩包裝機、高速裝盒機包裝于一體,操作簡單.PLC可編程控制,觸摸式人機界面。 |
|||
控制面板未觸摸屏顯示操作界面,自動化程度高、控制范圍廣、控制精度高、控制反應靈敏、穩定性好。 |
|||
設備外罩全部采用優質304不銹鋼罩殼和鋁合金鋼化玻璃防護門組成。鋁合金鋼化玻璃防護門內置施耐德門磁開關(通過CE認證)保護,機器正常生產過程中開啟防護門,機器將自動停止工作,保障操作人員安全。 |
DPH320HⅡ 全伺服高速輥板泡罩包裝機 |
|||
項目 |
參數 |
單位 |
|
成形面積 |
320X280 |
mmxmm |
|
成形深度 |
≤12 |
mm |
|
包裝材料 |
藥用PVC |
0.25X320 |
mmxmm |
熱封鋁箔 |
0.02X320 |
mmxmm |
XWZ400 智能高速裝盒機 |
||
項目 |
參數 |
單位 |
板塊尺寸(LXWXH) |
(65-105)X(30-70)X(4-12) |
mm |
紙盒尺寸(LXWXH) |
(70-190)X(35-75)X(16-70) |
mm |
說明書尺寸(LXW) |
(100-260)*(100-190) |
mm |
生產能力 |
泡罩機 300-600板/min 裝盒機 100-400盒/min | 板/min 盒/min |
耗氣量 |
≥0.8 |
m³/min |
壓縮空氣壓力 |
0.5-0.7 |
Mpa |
電源總功率 |
>37 |
KW |
電源三相五線 |
380/50 |
V/Hz |
XWK650 捆扎機 |
||
項目 |
參數 |
單位 |
生產能力 |
30-60(根據盒子尺寸及層數而定) |
捆/min |
耗氣量 |
≥0.6 |
m³/min |
壓縮空氣壓力 |
0.5-0.7 |
Mpa |
電源總功率 |
3 | KW |
電源三相五線 |
220/50 |
V/Hz |
XWK900 開裝封箱機 |
||
項目 |
參數 |
單位 |
生產能力 |
≤5 |
箱/min |
耗氣量 |
≥0.6 |
m³/min |
壓縮空氣壓力 |
0.5-0.7 |
Mpa |
電源總功率 |
7.5 | KW |
電源三相五線 |
380/50 |
V/Hz |
DHL500 高速泡罩裝盒一體機參數 |
|
出廠日期 |
出廠編號 |
重量8800kg |
|
執行標準號 JB/T10169-2014 |
JB/T 10640-2006 |
浙江希望機械有限公司 |
適用包裝材料的規格
卷型包裝材料 | PVC/PVDC/PET/PE/ACLAK | 單面涂膠鋁箔(PTP)背封材料 |
厚度 | 0.2-0.5mm(通常0.25-0.3 mm) | 0.02-0.025 mm |
卷筒內徑 | 70-76mm | 70-76mm |
卷筒外徑 | 600mm | 350mm |
